1.1產品簡介
TLMS-32D-08R城市路燈/景觀燈遠程監控管理服務器，是南京海芯威電子科技有限公司研制生產的，以計算機應用技術、現代通信技術、路燈/景觀燈照明精細化控制管理技術為基礎的信息采集、處理和實時監控系統。TLMS監控服務器集照明遠程集中控制與管理功能于一身，技術先進、功能完善，性能可靠、操作簡便，是提高路燈/景觀燈照明控制管理水平的新一代遠程監控服務器。
TLMS監控服務器采用高性能增強嵌入式微處理器。作為照明開關燈智能控制與管理、現場數據采集、網絡遠程管理系統中的專用服務器，它可有效改善照明控制質量，減少維修工作量；也能很好地節約電能。
TLMS監控服務器利用RS485有線通訊方式和現場驅動設備ILTC-880S控制器進行通訊�？刂破靼凑辗⻊�(wù)器發來的各控制回路開關燈時間表實施路燈/景觀燈照明的自動控制；還可以直接接收主站的遙控命令來強制控制路燈的開/關�？刂破骺蓪⒖刂浦噶畹膱�(zhí)行結果以及控制器運行中的一些重要信息和告警信息召測上報。
TLMS監控服務器采用10.2英寸大屏幕真色彩圖形液晶顯示，菜單驅動，觸摸式操作。TLMS監控服務器針對路燈/景觀燈照明行業的最新需求，集天文時間控制、標準定時控制、天文+定時組合控制、手動控制等功能于一體，是目前國內配置最為完善的工業級一體化監控管理服務器。
1.2產品特點
性能特點 - 硬件：
· 工業級增強型低功耗主板，性能可靠、安全，可在嚴酷的工業現場環境中（－20°C - ＋70°C）穩定不間斷運行。是一款真正意義上的工業級監控服務器。
· 全漢化液晶圖形式人機接口界面（GUI），10.2英寸大屏幕真色彩圖形液晶顯示，觸摸式操作，使監控系統的調試、維護工作變得簡單易行。
· 完善的電磁兼容及可靠性設計，雙看門狗電路，確保運行安全可靠。
· 具有工業標準的遠程通訊接口，應用ModBus通訊規約，實現控制設備的遙控、遙測、遙信功能。
· 密封式設計，全金屬外殼，壁掛式結構、體積輕巧、安裝方便。
性能特點 – 軟件：
· 自主研發的精簡型OS操作系統，嵌入式路燈/景觀燈照明監控管理軟件，系統集成高，穩定性強。
· 始終把路燈/景觀燈的精細化監控與管理作為適用對象，定位于照明監控管理的中高端應用領域，專門設計了場景模式管理機制，能對現場設備的任一控制回路進行組態與集中管理。
· 除提供遠程通訊、數據采集、開關燈時間設置、用戶管理等功能外，還提供了GIS電子地圖，場景模式管理、站點管理、圖形化虛擬儀表人機界面操控等極具行業特色的實用功能，使諸多照明監控管理中的棘手問題總能迎刃而解。
1.3 產品技術指標
電源 ( 85-265 )VAC
整機功耗 <10W
工作條件 溫度：－20°C - ＋70°C
存儲條件 溫度：－30°C-＋80°C
通訊接口 RS485/以太網
通訊協議 Modbus
波特率 1200-9600Bps
通訊距離 <500米（不加中繼）
顯示屏規格 10.2英寸
顯示屏分辨率 1024×768
外形尺寸 300mm×190mm×70mm
1.4 產品圖例

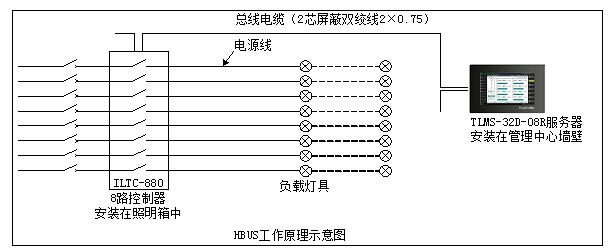

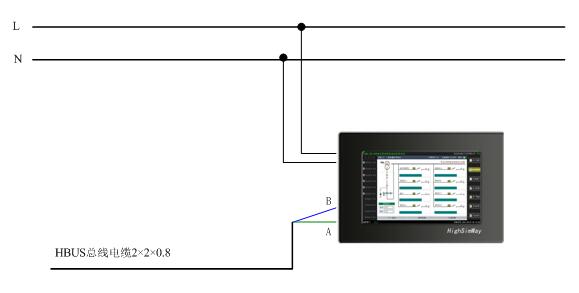

典型應用接線圖：

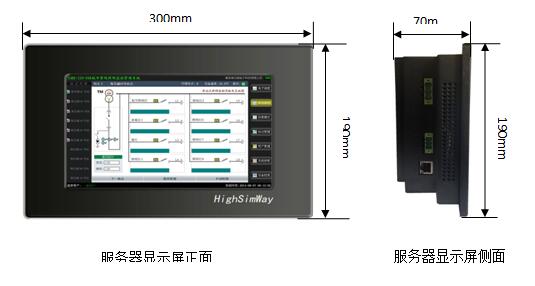

TLMS監控服務器外形尺
二、HBUS路燈監控管理系統
2.1 HBUS系統簡介
HBUS系統是南京海芯威電子科技有限公司集多年工程應用、開發和服務經驗，獨立研制開發的高檔次路燈/景觀燈遠程照明監控管理系統。 該系統運行穩定、速度快、簡單易用、功能強大，能為用戶提供經濟完善的路燈/景觀燈照明自動化監控解決方案。它可有效改善控制質量，減少維修工作量；也能很好地節約電能。經實踐證實適合所有的大中小型路燈/景觀燈照明監控項目應用需要。
HBUS系統由ILTC系列智能路燈/景觀燈照明控制器、TLMS/ILMMS監控管理服務器兩部分組成。
[1] ILTC控制器：置于照明控制箱內，內置8路輸出驅動元件，對照明設備實施現場智能控制；
[2] TLMS監控管理服務器：中心監控管理服務器利用有線（TLMS支持RS485有線通訊）和現場的ILTC控制器進行通訊�？刂破靼凑罩行姆⻊�(wù)器發來的各控制回路開關燈時間表實施路燈/景觀燈照明的自動控制；還可以直接接收服務器的遙控命令來強制控制照明負載的開/關。控制器可將控制指令的執行結果以及一些重要信息和告警信息巡回上報或者召測上報。
2.2 HBUS系統的主要應用領域
- 智能市政道路照明控制系統 - 智能景觀燈照明控制系統
- 智能樓宇照明控制系統 - 智能地鐵站照明控制系統
- 智能酒店照明控制系統 - 智能體育場館照明控制系統
2.3 HBUS系統的優點
舒適性：HBUS系統可協助管理部門規劃照明設施的部署與配置開關燈時間控制方案，使照明亮化工程更加合理化、人性化，為營造和諧、節能的照明環境提供輔助決策手段。
節能性：HUBS系統通過通過預置合理的開關燈時間方案，在滿足照明需求的同時，有效地減少了開燈時間，以最大限度地減少能量消耗；同時，通過減少亮燈時間，可有效延長燈具的使用壽命，降低運行成本，進一步提高經濟效益。
靈活性：HBUS系統能滿足多種用戶對照明亮化功能的要求。系統具有天文控制，定時控制和人工控制等多種控制方式，能隨時調整照明設施的開/關燈時間，實現轄區范圍內景觀照明設備的自動控制，尤其在遇到重要慶典活動、接待外賓、節假日等特殊情況時，通過通訊網絡可及時調整開關燈時間。
經濟型：HBUS的自動控制功能可大量減少管理與維護人員，降低管理費用，提高工作效率，并提高管理水平。
安全性：HBUS系統以計算機網絡的形式實現照明控制的綜合管理，在各種緊急突發事件中，可輔助管理人員做出迅速果斷的判斷與處理，為安全照明提供了可靠的保證。
2.4 HBUS系統的特點
組網方式靈活多樣，基于RS485有線方式組網方式適用廣場照明、樓宇照明等網絡資源較為豐富的項目，尤其適用于市政路燈照明新建及改造項目。
現場ILTC照明控制器維修保養方便，任一控制器的損壞不會影響到系統中其它設備和功能的運行。更換、維修或軟件升級某一現場設備時，整個系統可以照常運行。系統具有強大的可擴展性，針對控制回路、電氣的增加，只需增加掛接相應的控制器即可。系統內原有的硬件、接線無需改動便能達到要求。
整個系統只需要一條雙絞線來組建RS485總線，沒有大量的電纜敷設和繁雜的控制設計。現場控制器安裝在強電箱內，監控服務器安裝在指定的管理中心房間內，安全可靠，操作方便。
照明功能和控制的實施與修改方便靈活，只需通過監控服務器進行少量的參數調整，不需要現場重新布線就可以實現。此外，可節約能源，提高效率。通過對任一控制器的任一控制回路設定具體的場景模式，使照明系統自動運行到最佳狀態，合理節約能源，方便管理和維護。
所有的現場控制器均為模數化產品，采用標準35mm導軌安裝方式，安裝尺寸符合普通標準照明配電箱的規格。
三、 HBUS系統圖例

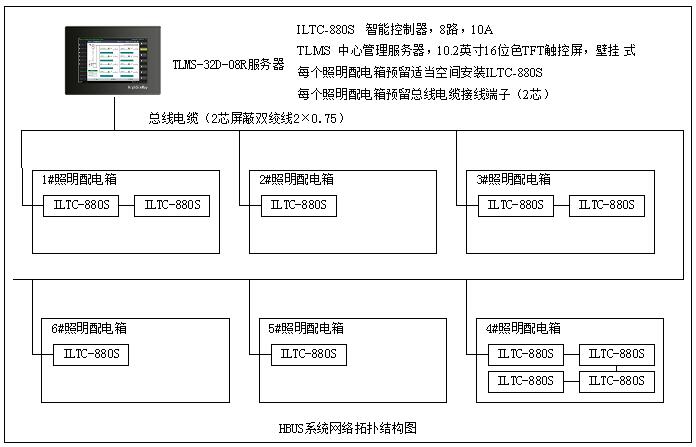

3.1 HBUS系統拓?fù)浣Y(jié)構圖

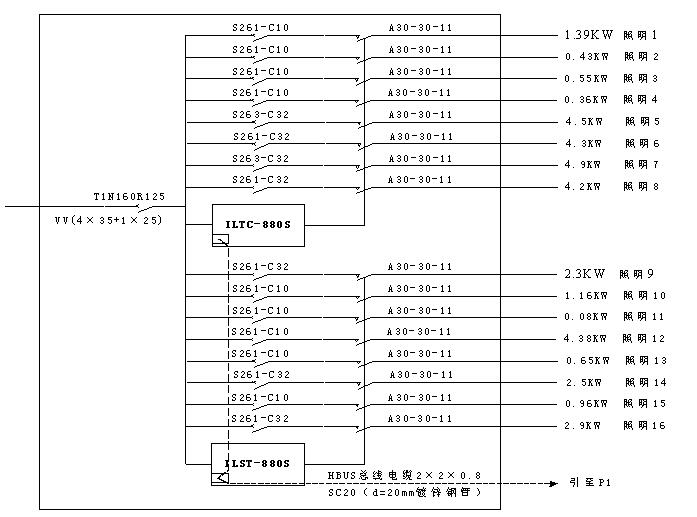

3.2 HBUS系統強電系統圖
HBUS系統中，現場ILTC系列控制器的驅動能力為MAX275VAC/5A/10A/16A 能直接帶最終負載，負載大的建議通過交流接觸器或中間繼電器控制負載。

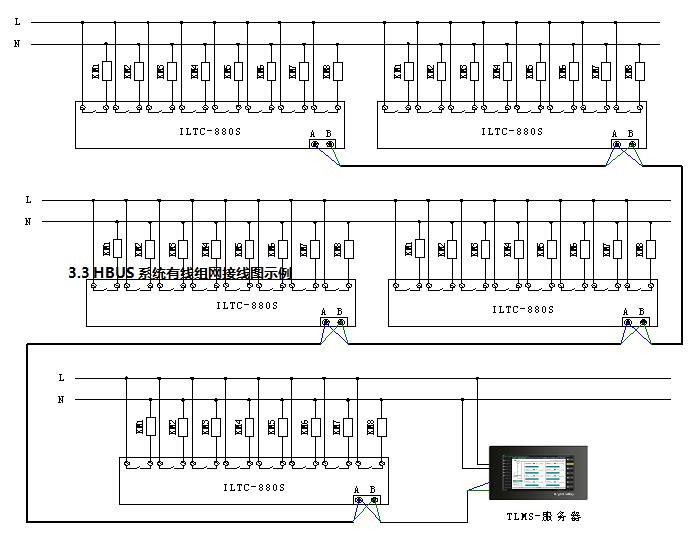

(1) 允許最多并聯30臺ILTC-880S控制器。
(2) 通訊線一定要采用總線制級聯連接方式（手握手）。屏蔽層必須連接并可靠接地，以減少通訊中的信號干擾，取得良好的屏蔽效果。通訊線的每對A 、B 線應對應，不能混接。
(3) 信號線不能與電力線平行，更不能穿在同一管內。如因環境所限，要平行走線，則要遠離1m。
(4) 總線上第一臺設備和最后一臺設備的A和B之間并接120歐姆的終端電阻來改善通訊質量。通訊線必須采用國際通用的RVVSP（超五類屏蔽雙絞線），這樣可有效防止和屏蔽干擾。用于485 總線的屏蔽雙絞線的型號為RVVSP2 、4、8（1 對、2對、4 對雙絞線，帶屏蔽）。通訊線單線截面不小于0.55mm2，一般應采用0.75mm2。總長超過2km
|
